ASRock Z390 Phantom Gaming-ITX/ac - mini płyta dla nowych Core

Intel lada moment wprowadzi do oferty procesory Core dziewiątej generacji, a to oznacza pojawienie się także nowych płyt głównych. Wielu producentów już przygotowało swoje modele, a część z nich już na PurePC przedstawialiśmy. Czas na coś malutkiego, a więc płytę główną przeznaczoną dla osób poszukujących konstrukcji do komputera, który można opisać słowami "mały, ale wariat". Mowa tu o płycie głównej ASRock Z390 Phatnom Gaming-ITX/ac. Model ten pomimo niewielkich rozmiarów ma wszystko to, czego potrzeba w komputerze, od którego wymagalibyśmy możliwości pod kątem gier komputerowych. Mamy co prawda miejsce tylko dla jednej karty graficznej, ale jak wiemy, konfiguracje Multi-GPU nie są popularne. Zresztą jak ktoś rozgląda się za płytą mini-ITX, to raczej tego nie brałby pod uwagę.

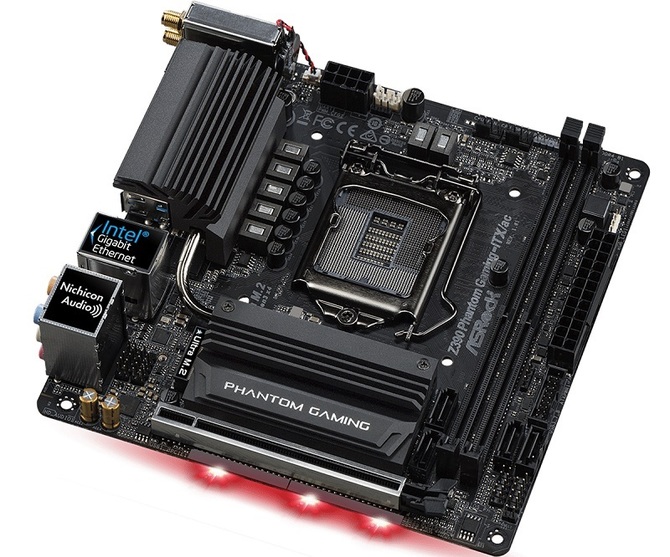

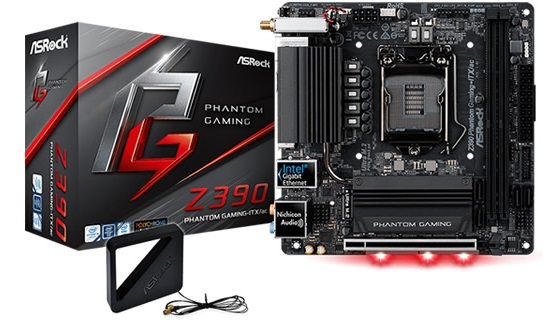

Miniaturki wśród płyt głównych stają się coraz bardziej popularne. Dotyczy to też modeli gamingowych, takich jak ASRock Z390 Phantom Gaming-ITX/ac.

Nowa płyta główna Asrocka to konstrukcja w formacie mini-ITX z ośmio-warstwowym laminatem o wymiarach 17 x 17 cm, z czterema dodatkowymi warstwami miedzianymi. Model ten oparty jest na chipsecie Intel Z390 i ma wszystko gotowe na osadzenie procesora Intel Core dziewiątej generacji. Na płycie zastosowano siedmio-fazową sekcję zasilania z wysokiej klasy dławikami (60 A) i kondensatorami Nichicon 12K Black o wydłużonej żywotności. Mamy tu też rozwiązania, takie jak Dr.MOS, dedykowane złącze pompy systemu chłodzenia cieczą, a także szereg zabezpieczeń, w tym chroniące przed skokami napięć dla wszystkich podzespołów podłączonych do płyty głównej. Za schładzanie sekcji zasilania odpowiada dość standardowych rozmiarów, jak na format mini-ITX, aluminiowy radiator. Podświetlenie diodowe jest skromne, ale jednak obecne. Na tylnym panelu znajdziemy m.in. cztery porty USB 3.1 (10 Gb/s) typu A, dwa porty USB 3.1 (5 Gb/s), port Thunderbolt 3 (USB 3.1 typu C (10 Gb/s)), optyczne wyjście dźwięku (TOSLink), dwa wyjścia obrazu (HDMI 2.0, DisplayPort 1.2), dwa złącza anten Wi-Fi oraz port PS/2.

Test płyty głównej ASRock X99E-ITX/ac. Dawid wśród Goliatów

Jeśli chodzi o konkrety specyfikacji technicznej, to w Z390 Phantom Gaming-ITX-ac mamy pojedynczy slot PCI Express 3.0 x16 z pozłacanymi złączami i podobnie wzbogacone dwa sloty DIMM na moduły typu DDR4-4500+ (15 mikro karatów). Na laminacie mamy też slot M.2, standardowo zajęty przez kontroler Wi-Fi, a także cztery porty Serial ATA 6 Gb/s. Mamy też dwa sloty Ultra M.2, z czego jeden jest dla urządzenia w formacie 2280, a drugi 2280 lub 2260. Sloty te znajdują się pod aluminiowym radiatorem, który nie wiedzieć w sumie czego, połączony jest miedzianym ciepłowodem z... radiatorem sekcji zasilania. Na płycie mamy kontroler Ethernet 1 Gb/s Intel I219V, dwuzakresowy kontroler Wi-Fi 802.11ac z obsługą MU-MIMO i transferami do 1,733 Gb/s, a także z Bluetoothem 5.0. Nowa płyta ASRocka to także kontroler dźwięku HD Audio 7.1 z kodekiem Realtek ALC1220, dedykowanym wzmacniaczem słuchawkowym Texas Instruments NE5532 dla słuchawek o impedancji do 600 omów, a także z pozłacanymi złączami mini jack. Podsystem dźwiękowy wzbogaca pakiet Creative Sound Blaster Cinema 5.
