Corsair AX1600i - Analiza strony wtórnej
Strona wtórna każdego zasilacza zaczyna się na wyjściu z wtórnego uzwojenia transformatora i odpowiada za prostowanie oraz filtrowanie prądu o odpowiednich wartościach napięć (+3,3 V, +5, +12 V). Do realizacji sekcji prostowania w tańszych zasilaczach wykorzystuje się prostowniki Schottky’ego. W takich jednostkach najczęściej spotykamy regulację grupową lub indywidualną. W droższych modelach do prostowania linii +12 V stosuje się wyłącznie elementy aktywne, czyli tranzystory MOSFET i konwertery DC-DC, pozwalające uzyskać wyższą sprawność energetyczną.

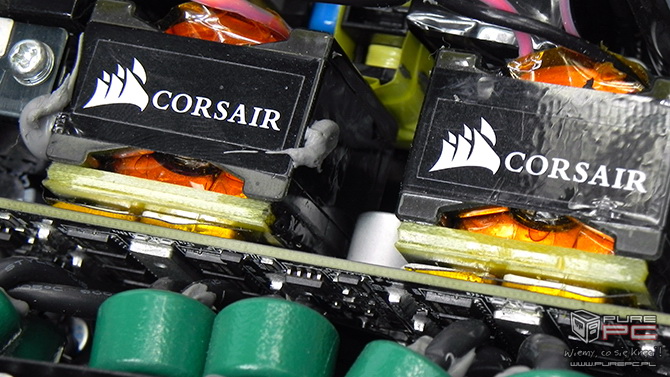

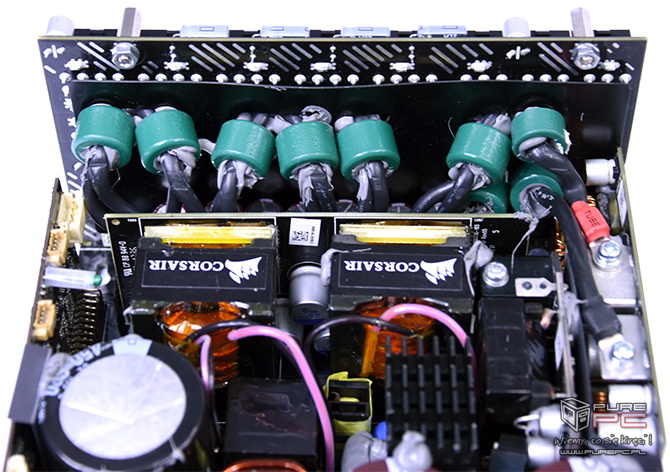

W testowanej jednostce za prostowanie szyny +12 V odpowiada synchroniczny prostownik oparty o 16 tranzystorów MOSFET Infineon BSC028N06NS, które umiejscowiono na dużej pionowej płytce, do której przylegają bezpośrednio dwa transformatory główne. Parametr RDS(on) tych tranzystorów jest bardzo niski i typowo wynosi 2,8 mΩ. Jeden element jest w stanie dostarczyć do 100 A w trybie ciągłym przy 25 °C. PCB prostowania połączona jest przewodami do panelu modularnego, na których to dodatkowo zamontowano dławiki ferrytowe mające na celu zmniejszyć zakłócenia napięcia. Tranzystory są kontrolowane przez dwa układy PM8834.

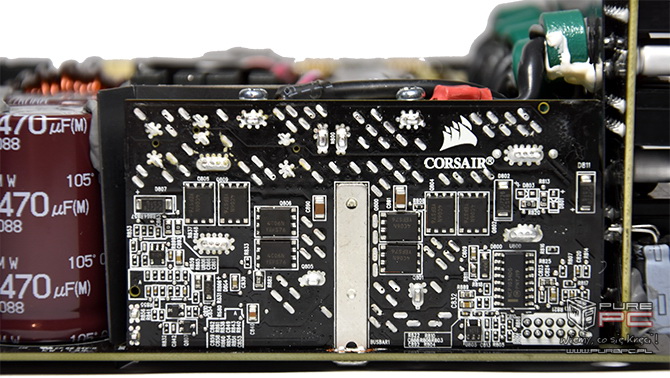

Konwertery DC-DC napięć +3,3 V oraz +5 V znajdują się na pionowym obwodzie drukowanym. Na każdym module znajdują się po cztery tranzystory MOSFET NTMFS4C06N. Parametr RDS(on) tych tranzystorów jest bardzo niski i typowo wynosi 4 mΩ. Jeden element jest w stanie dostarczyć do 69 A w trybie ciągłym przy 25 °C. Znajdziemy również kontroler PWM NCP1034.

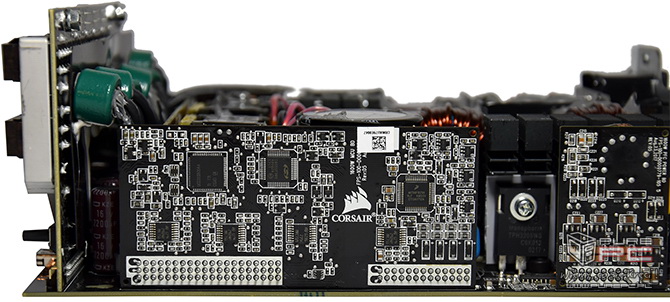

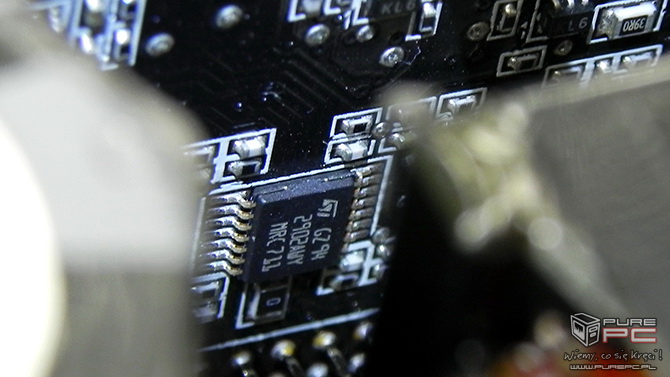

Przy przeciwległej krawędzi głównego laminatu znajduje się kolejna płytka, która zawiera układy cyfrowe. Znajdziemy tutaj UCD3138064A odpowiedzialny za stronę pierwotną, następny to NXP Freescale MC56F8236, a dodatkowo mamy jeszcze Silicon Lab C8051F380. Ponadto znajdziemy pięć układów Texas Instruments L2902KA (jeden z nich umieszczono po stronie lutowania) oraz dwa chipy Texas Instruments LM239A

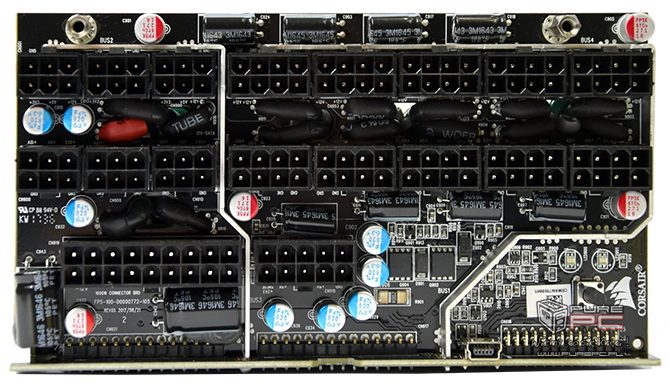

By poprawić jakość napięć, płytka ze złączami modularnymi połączona jest spoiwem lutowniczym z głównym PCB. Ale jak widać, najważniejsze napięcie najmocniejszej szyny (+12 V) dostarczane jest dodatkowymi przewodami. Między gniazdami wlutowano ponadto kondensatory elektrolityczne Rubycon serii ZLH oraz polimerowe - oczywiście wszystkie produkcji japońskich firm Nippon Chemi-Con oraz Nichicon.

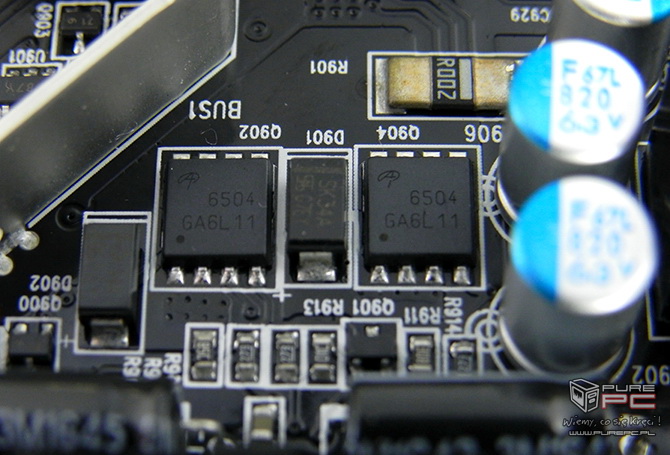

Dodatkowo znajdziemy dwa tranzystory NTMFS4C03N, dla któych maksymalny prąd drenu wynosi 136 A przy 25 °C, a RDS(on) typowo wynosi 2,1 mΩ.
Na stronie wtórnej, jak i w całej konstrukcji mamy wyłącznie kondensatory elektrolityczne oraz aluminiowo-polimerowe produkcji japońskich producentów Nippon Chemi-Con, Nichicon czy Rubycon. Wszystkie certyfikowane są do pracy przy maksymalnej temperaturze 105 °C. Powinno to zapewnić długie i bezawaryjne działanie zasilacza - wg Corsair co najmniej 10 lat.
