Test 25 zasilaczy 650-750W - Jaki zasilacz komputerowy dla gracza

Rafał Romański | 26-03-2012 05:00 |

XFX XXX Edition 650W

Specyfikacja zasilacza

  • Moc znamionowa: 650W
  • Obciążalność linii +3.3V i +5V: 170W
  • Obciążalność linii +12V: 624W
  • Obciążalność linii +5Vsb: 15W
  • Obciążalność linii -12V: 9,6W
  • Standard wykonania: ATX12V v2.31
  • Certyfikat sprawności 80Plus: Bronze
  • Typ PFC: Aktywne
  • Dyrektywa ErP Lot 6 2010: Tak
  • Norma Energy Star 5.0: Tak
  • Gwarancja producenta: 3 lata (+2 lata po dodatkowej rejestracji)
  • Odpinane przewody: Tak

Charakterystyka prądowo-napięciowa:

  • +3.3V: 24A
  • +5V: 30A
  • +12V: 52A
  • -12V: 0,8A
  • +5VSB: 3A

Wraz z zasilaczem otrzymujemy::

  • Instrukcję obsługi
  • 4x śrubki montażowe
  • Opaska zaciskowa
  • Etui na przewody
  • Przewód zasilający EU i UK

Na poprzedniej stronie przyjrzeliśmy się bliżej produktowi XFX Core PRO 650W. Otrzymaliśmy również do testów model z modularnym okablowaniem nazwany XXX. Jakie różnice dzielą te dwa modele oprócz odpinanych przewodów? Postaramy się to sprawdzić.

Pudełko, w jakim otrzymujemy zasilacz, jest sporych rozmiarów i przypomina bardziej opakowanie karty graficznej niż PSU. Z tyłu znalazły się informacje o zastosowanych technologiach, ilości i rodzajach złącz oraz tabliczka znamionowa.

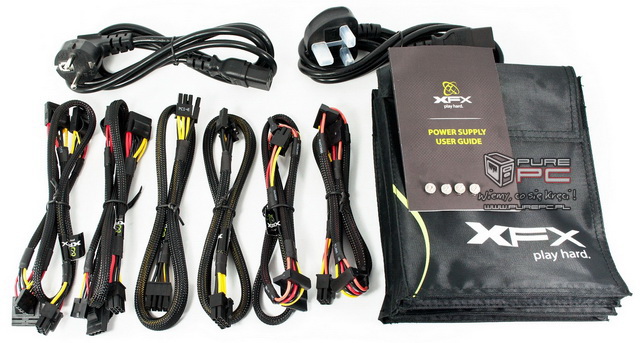

W zestawie otrzymujemy śrubki montażowe, instrukcję obsługi, dwa przewody przystosowane na Europę i Wielką Brytanię oraz wiązki modularne wraz z pokrowcem na ich przechowywanie.

Ilość złącz stałych:

  • ATX 24pin: 1
  • P8 (8-pin): 1
  • P8 (P4+P4): 1
  • PCI-E 6+2-pin: 1
  • PCI-E 6-pin: 1
  • Molex: 0
  • SATA: 0
  • FDD: 0

W głównej wiązce przewodów znajdziemy ATX, P8, P4+P4 oraz po jednym PCIE 6-pin / 6+2-pin.

Ilość złącz odpinanych:

  • P8 (8-pin): 0
  • P8 (P4+P4): 0
  • PCI-E 6+2-pin: 2
  • PCI-E 6-pin: 0
  • Molex: 6
  • SATA: 6
  • FDD: 2

W wiązkach modularnych znajdziemy 2 złącza PCI-E 6+2-pin do zasilania kart graficznych oraz po 6 złącz Molex i SATA.

Długości przewodów:

  • ATX 24pin: 50 cm
  • P8 / P4: 53 cm
  • PCI-E: 57 cm
  • SATA pierwsza wtyczka: 45 cm
  • SATA ostatnia wtyczka: 75 cm
  • Molex pierwsza wtyczka: 55 cm
  • Molex ostatnia wtyczka: 80 cm

Wszystkie przewody otrzymały nylonowe oploty. Warto zwrócić uwagę na długość ATX i P8. 50 cm dla zasilania płyty głównej ATX i 53 cm dla sekcji zasilania procesora P8 może być jednak za mało w przypadku zamontowania zasilacza w dolnej części obudowy. Za minimum przyjmujemy 55-60cm, niestety w tym przypadku nie zostało spełnione.

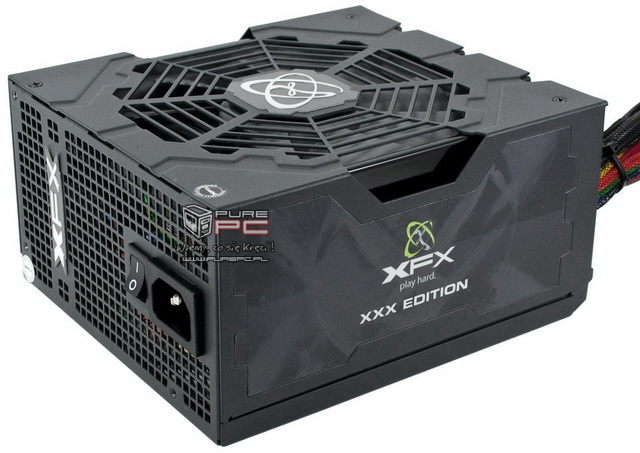

Wykonaną z blachy obudowę pomalowano na czarny, matowy kolor. Z przodu znajdziemy ujście dla ciepłego powietrza, miejsce do podłączenia przewodu zasilania, włącznik on/off oraz logo producenta.

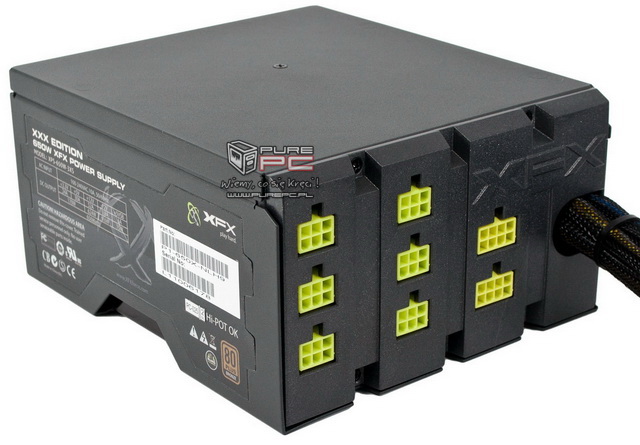

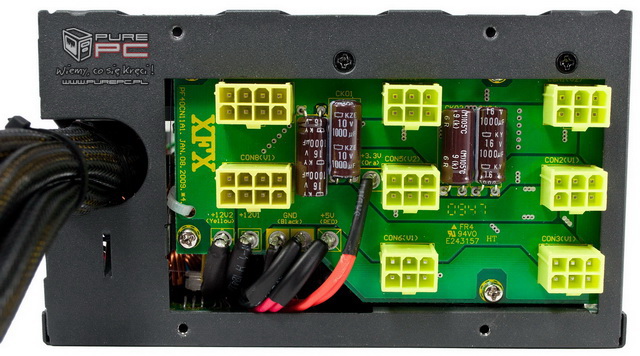

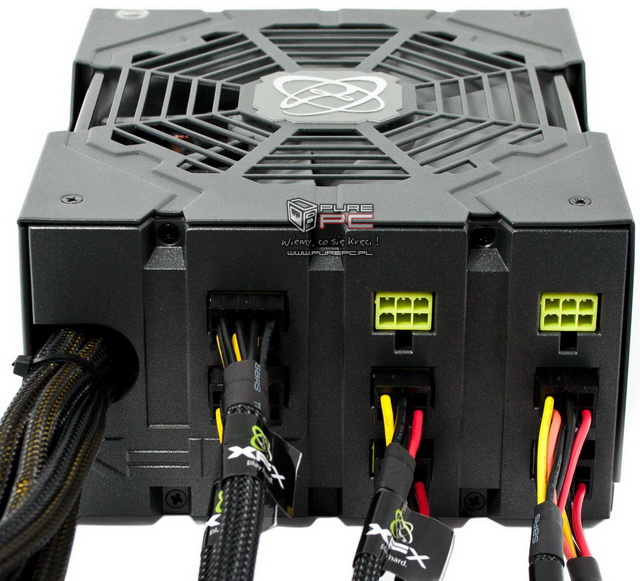

Na prawym boku przyklejono etykiety z nazwą serii oraz z deklarowaną mocą. Z tyłu znajdziemy stałą wiązkę przewodów oraz miejsce do podłączenia modularnego okablowania.

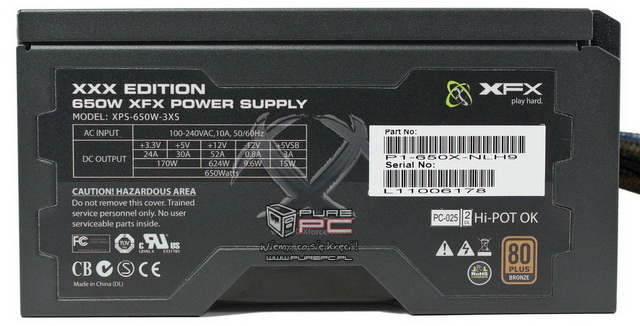

Na lewym boku umieszczono tabliczkę znamionową z dokładną nazwą modelu - XPS-650W-3XS. Dodatkowo dowiemy się o maksymalnym natężeniu i dopuszczalnych obciążeniach danych linii. +12V możemy obciążyć do 624W (52A).

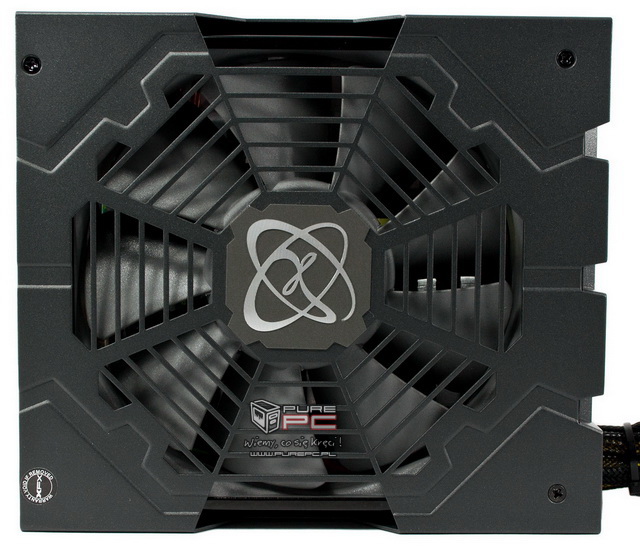

Górna część obudowy wygląda bardzo ciekawie. Znajdziemy tu sporo przetłoczeń i wycięty w obudowie grill chroniący wentylator przed przypadkowym uszkodzeniem.

Specyfikacja wentylatora:

  • Producent: ADDA
  • Model: ADN512HB-A91
  • Łożysko: kulkowe
  • Wymiary (mm): 135x135x25 mm
  • Moc: 3,96 W
  • Natężenie: 0,33 A
  • Aktywna kontrola prędkości: Tak

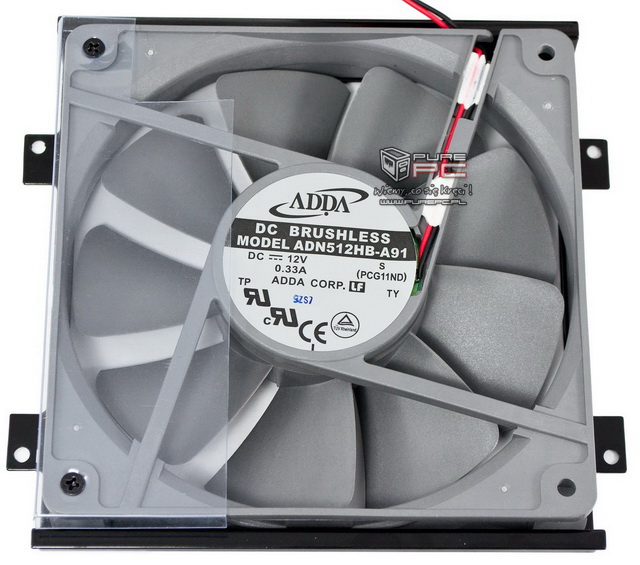

Za chłodzenie podzespołów odpowiada 13,5 centymetrowy wentylator ADDA z łożyskiem kulkowym. Długość obudowy wynosi 170 mm.

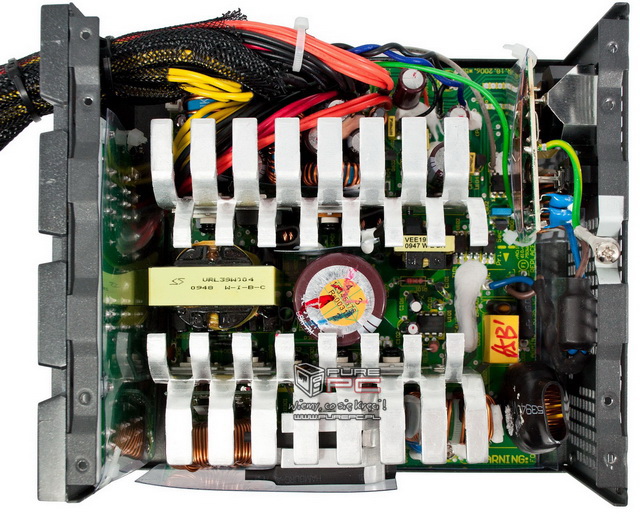

Obudowę wykonano z blachy SECC o grubości 1 mm. W standardowych rozwiązaniach wentylator montuje się do górnej części obudowy, w tym przypadku zastosowano oddzielny stelaż pośredni. Ma on za zadanie wzmocnić konstrukcję i wyeliminować wibracje. W środku ujrzymy zielone PCB, którego projekt bazuje na OEM manufaktury SeaSonic.

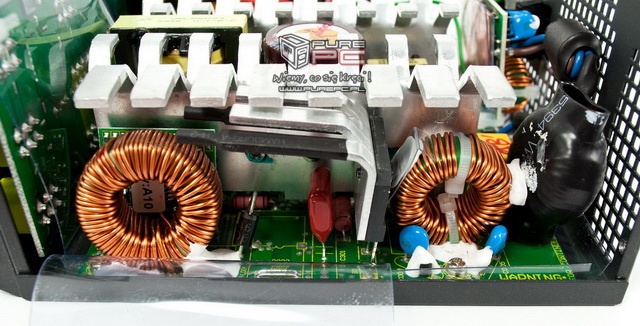

Filtrowanie EMI poprowadzono dwoma kondensatorami Y i jednym X zamontowanymi na dodatkowej płytce. Drugi etap to dwa kondensatory Y, jeden X, warystor MOV oraz dwie cewki ferrytowe. Obok żółtego kondensatora X widać zalepione miejsce, pod którym znajdziemy napis PC Power & Cooling. To samo PCB było wykorzystywane przez PCP&C w swoim modelu Silencer 610 EPS12V. Zastosowano kilka zmian jak mocniejszy prostownik, inne diody czy, najbardziej zauważalny, system modularnego okablowania.

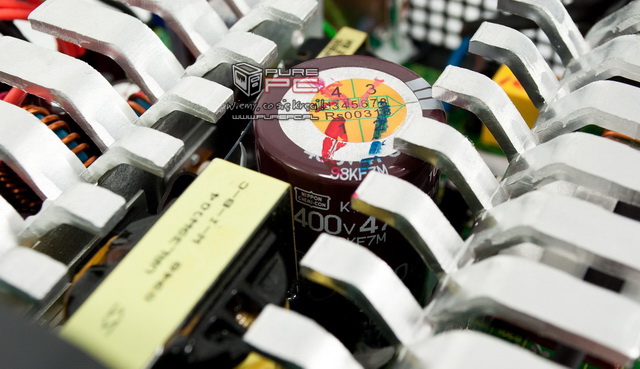

XXX wykorzystuje jeden mostek prostowniczy o oznaczeniu GBJ1506 obsługujący wg specyfikacji 15A w temperaturze 100'C. Przytwierdzono go do oddzielnego radiatora widocznego na zdjęciu powyżej. Kondensator filtrujący wysokoprądowy to produkt japońskiego producenta Nippon Chemi-Con przeznaczony do pracy w temperaturze 105'C i o pojemności 470µF przy napięciu 400V.

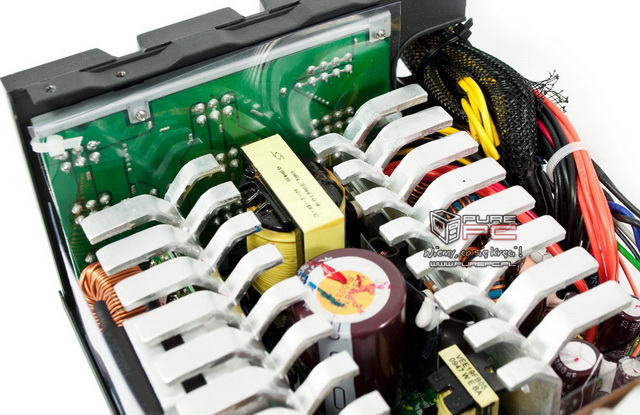

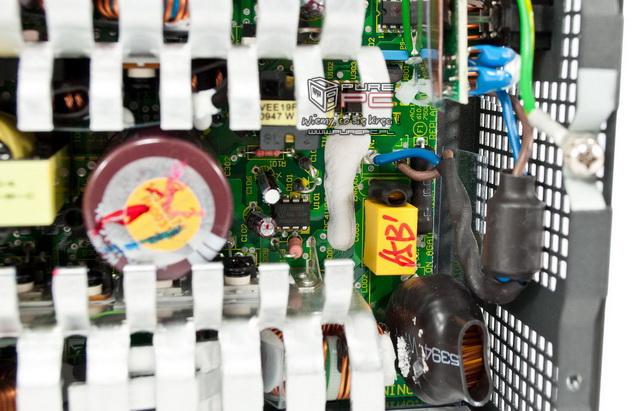

PFC obsługiwane jest przez dwa tranzystory MOSFET SPP24N60C3 (link) obsługujące wg specyfikacji 15,3A w temperaturze 100'C. Za kontrolę PFC / PWM odpowiada układ scalony UCC28515DW umieszczony na dodatkowym PCB, pomiędzy radiatorem a cewką ferrytową.

Po stronie wtórnej zastosowano dwa prostowniki Schottky'ego SBR40U45CT dla +12V. Jeden prostownik Schottky'ego STPS60L30CW wykorzystywany jest dla +5V, natomiast STP30L30CT dla +3.3V.

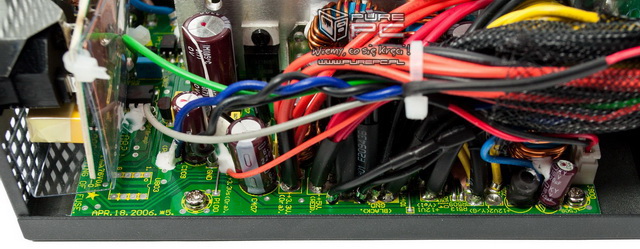

Kondensatory niskoprądowe , które przystosowano do pracy w 105'C,  wyprodukował Nippon Chemi-Con. Za kontrolę zabezpieczeń na wyjściu odpowiedzialny jest układ scalony HY510N obsługujący: OVP i UVP.

Jakość lutowania i spasowania jest na bardzo dobrym poziomie, jak przystało na produkty z fabryki SeaSonic.
