Test 25 zasilaczy 650-750W - Jaki zasilacz komputerowy dla gracza

Rafał Romański | 26-03-2012 05:00 |

Tagan PipeRock III 700W

Specyfikacja zasilacza

  • Moc znamionowa: 700W
  • Obciążalność linii +3.3V i +5V: 120W
  • Obciążalność linii +12V: 660W
  • Obciążalność linii +5Vsb: 17,5W
  • Obciążalność linii -12V: 3,6W
  • Standard wykonania: ATX12V v2.31
  • Certyfikat sprawności 80Plus: brak certyfikatu
  • Typ PFC: Aktywne
  • Dyrektywa ErP Lot 6 2010: Tak
  • Norma Energy Star 5.0: Tak
  • Gwarancja producenta: 3 lata
  • Odpinane przewody: Tak

Charakterystyka prądowo-napięciowa:

  • +3.3V: 20A
  • +5V: 20A
  • +12V1: 20A*
  • +12V2: 20A*
  • +12V1: 28A*
  • +12V2: 28A*
  • -12V: 0,3A
  • +5VSB: 3,5A

*Łączna obciążalność linii 12V nie większa niż 55A.

Wraz z zasilaczem otrzymujemy::

  • Instrukcję obsługi
  • 4x śrubki montażowe
  • 2x opaski zaciskowe
  • Przewód zasilający

Tagan to marka z wieloletnim stażem w produkcji stabilnych i cichych jednostek zasilających. Niestety z informacji jakie posiadamy firma MaxPoint, właściciel marki Tagan, wycofała się z produkcji zasilaczy ATX skupiając się na rynku rozwiązań serwerowych. PipeRock III to ostatnia seria tego producenta, w której zastosowano ciepłowody (Heat-Pipe) do odprowadzenia ciepła z radiatorów.

Na pudełku znalazło się zdjęcie zasilacza oraz hasło reklamowe trzeciej serii: "Rock Your PC". Na bokach umieszczono informacje o zastosowanych technologiach, rozplanowaniu przewodów wraz z wtyczkami oraz tabliczkę znamionową.

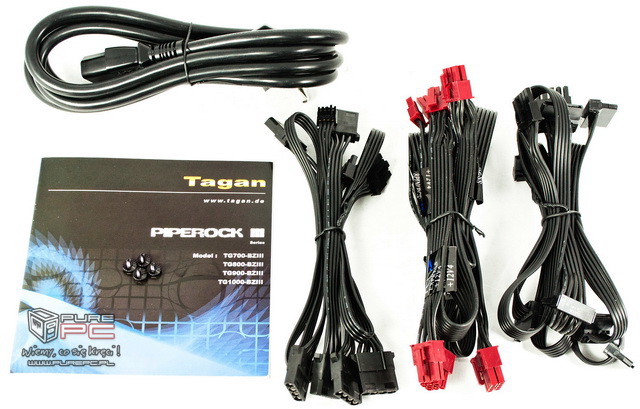

W zestawie otrzymujemy śrubki montażowe, kabel zasilania, instrukcję obsługi oraz modularne okablowanie. Na plus zasługuje zastosowanie płaskich przewodów, które łatwiej ułożyć w wnętrzu obudowy.

Ilość złącz stałych:

  • ATX 24pin: 1
  • P8 (8-pin): 1
  • P8 (P4+P4): 1
  • PCI-E 6+2-pin: 0
  • PCI-E 6-pin: 0
  • Molex: 0
  • SATA: 0
  • FDD: 0

W stałej wiązce przewodów znajdziemy po jednej wtyczce ATX, P8 oraz P4+P4.

Ilość złącz odpinanych:

  • P8 (8-pin): 0
  • P8 (P4+P4): 0
  • PCI-E 6+2-pin: 2
  • PCI-E 6-pin: 2
  • Molex: 6
  • SATA: 8
  • FDD: 1

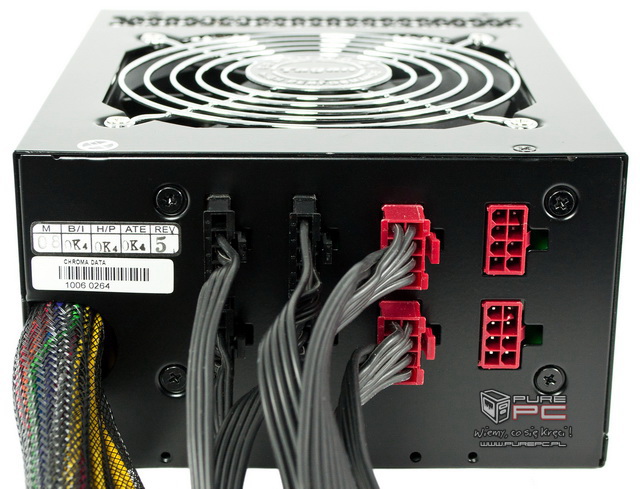

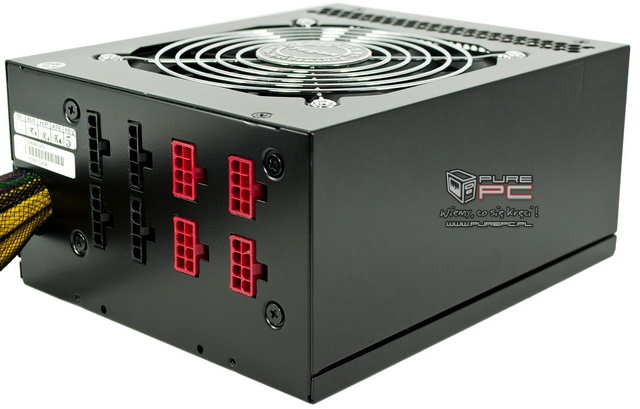

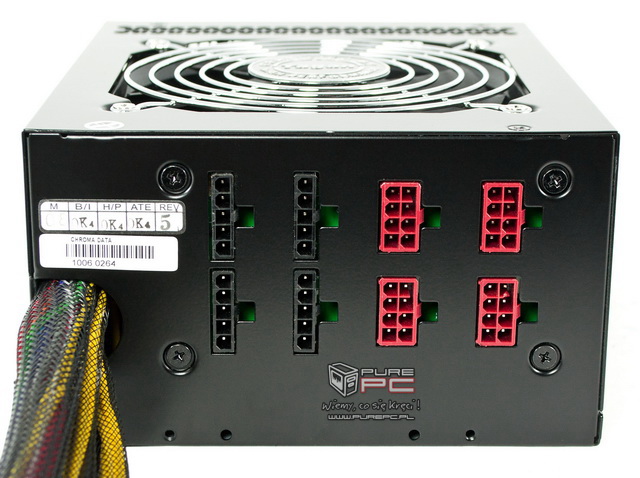

Odpinane przewody posiadają po dwie wtyczki PCI-E 6-pin oraz PCI-E 6+2-pin. 6 złącz Molex oraz 8 złącz SATA powinna wystarczyć dla rozbudowanych zestawów komputerowych.

Długości przewodów:

  • ATX 24pin: 50 cm
  • P8 / P4: 50 cm
  • PCI-E: 50 cm
  • SATA pierwsza wtyczka: 45 cm
  • SATA ostatnia wtyczka: 90 cm
  • Molex pierwsza wtyczka: 45 cm
  • Molex ostatnia wtyczka: 75 cm

Jak wspominaliśmy na wielu podstronach tego testu, za minimum dla złącz ATX, P8 oraz PCI-E uznajemy wartość 55-60 cm. W przypadku Tagana mamy 50 cm, co niestety może okazać się za mało przy dużych obudowach dla graczy i zamontowaniu zasilacza w ich dolnej części.

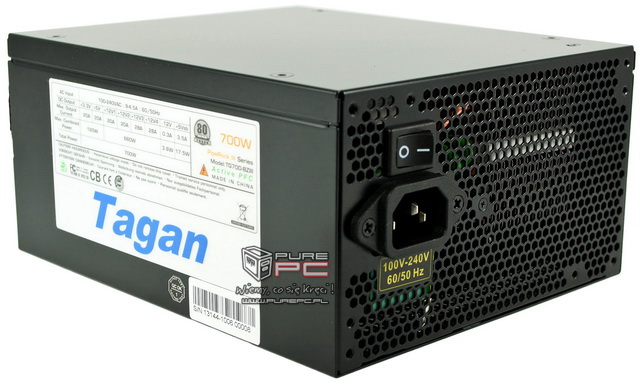

Obudowę wykonano z blachy SECC o grubości 0,8 mm. Czarny, matowy lakier ma tendencję do szybkiego brudzenia się i tzw. palcowania, co zapewne da się zauważyć na zdjęciach. Z przodu znajdziemy ujście dla ciepłego powietrza, miejsce do podłączenia przewodu zasilania oraz włącznik on/off.

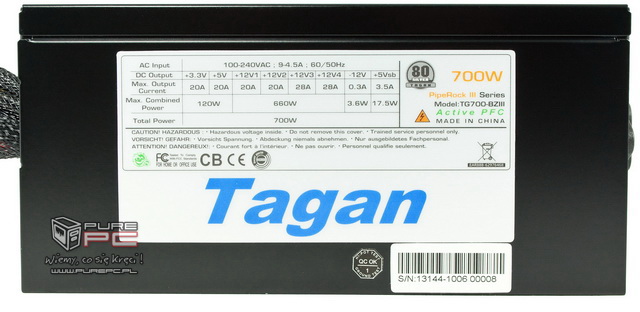

Na prawym boku znajdziemy tabliczkę znamionową z dokładną nazwą modelu - TG700-BZIII. Dodatkowo możemy się dowiedzieć o maksymalnym natężeniu i dopuszczalnych obciążeniach danej linii. +12V możemy obciążyć do 660W (55A).

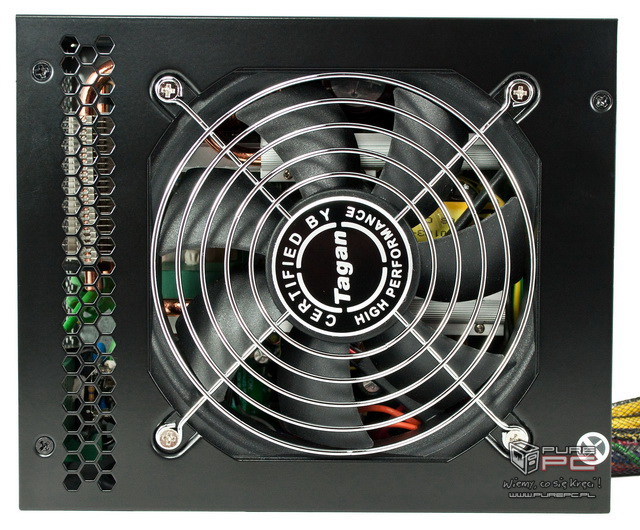

Wentylator chroni srebrny druciany grill zwieńczony logiem Tagana. Po lewej stronie widać trzy rzędy otworów, służące do odprowadzenia zgromadzonego ciepła z Heat-Pipe. Obudowa ma długość 180mm.

Specyfikacja wentylatora:

  • Producent: ADDA
  • Model: AD1212HB-A71GL
  • Łożysko: kulkowe
  • Wymiary (mm): 120x120x25 mm
  • Moc: 4,44 W
  • Natężenie: 0,37 A
  • Wydajność: 85 CFM
  • Max. obroty: 2200 obr./min.
  • Aktywna kontrola prędkości: Tak

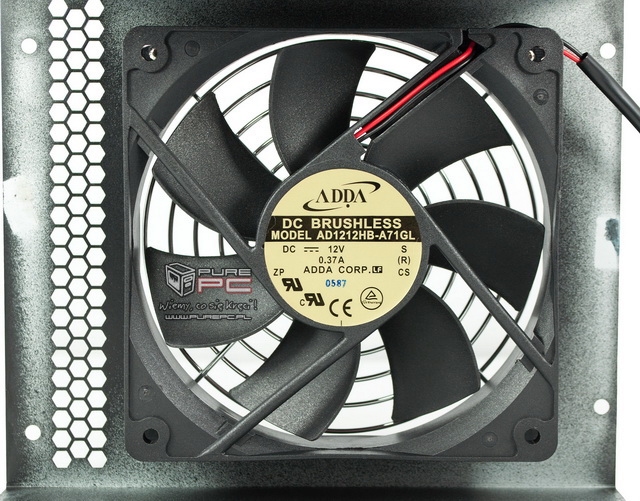

Za chłodzenie odpowiada 12 cm wentylator ADDA - AD1212HB-A71GL.

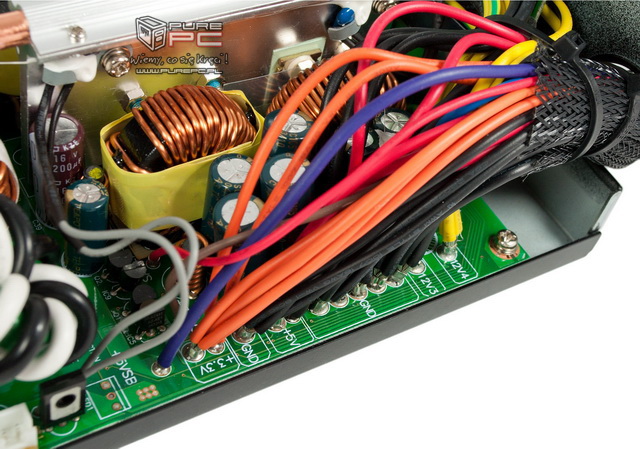

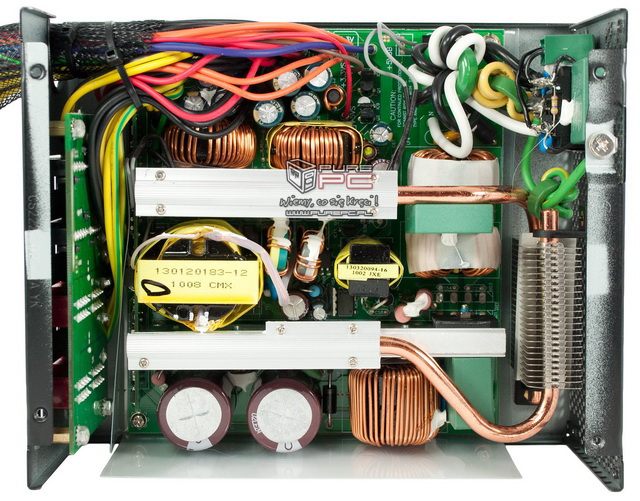

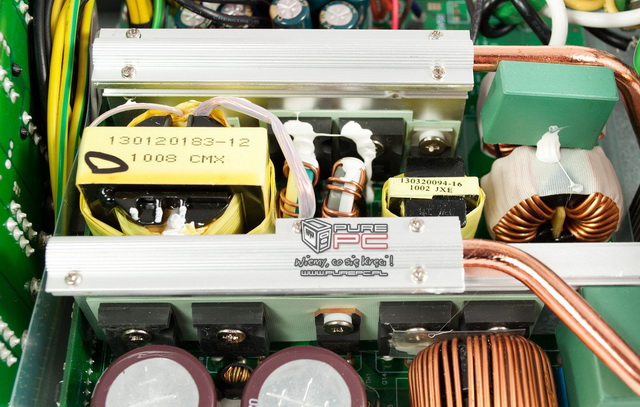

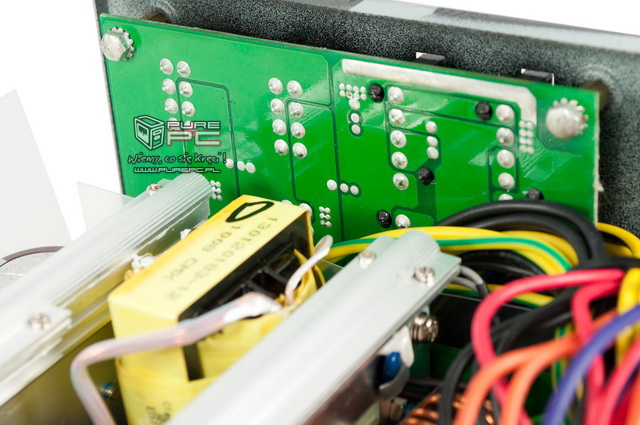

Po zdjęciu górnej części obudowy widzimy zielone PCB z trzema srebrnymi radiatorami i ciepłowodami. Projekt opiera się o OEM manufaktury Enhance.

Filtrowanie EMI poprowadzono dwoma kondensatorami Y oraz dwoma X zamontowanymi na złączu AC. Drugi etap to po jednym kondensatorze Y i X, warystor MOV oraz dwie cewki ferrytowe w białych otulinach.

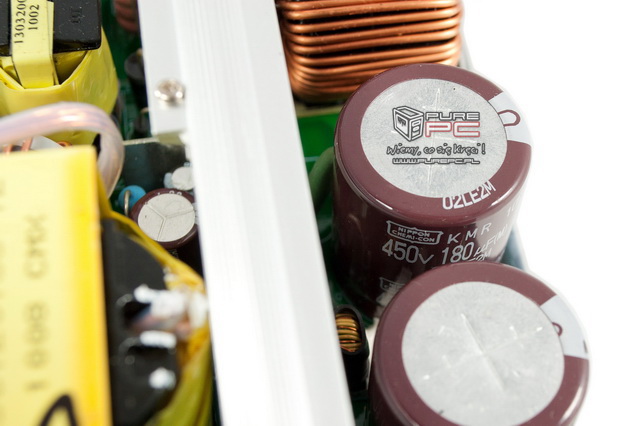

BZIII 700W wykorzystuje dwa kondensatory filtrujące wysokoprądowe produkcji Nippon Chemi-Con, przeznaczone do pracy w temperaturze 105'C i o pojemności 180µF przy napięciu 450V. Główny transformator posiada oznaczenie 130120183-12 CMX, mniejszy odpowiedzialny za linię +5Vsb 130320094-16 JXE.

Zasilacz wykorzystuje jeden mostek prostowniczy, niestety zabrakło na nim jakikolwiek oznaczeń. Wiemy w takim razie tylko tyle, że jest, ale co potrafi to już wie tylko producent. Zastosowanie heat-pipe w zasilaczu było już stosowane przez innych producentów wiele lat temu za sprawą niskiej sprawności ówczesnych zasilaczy i potrzeby odprowadzenia dużej ilości ciepła z rozgrzanych układów. W przypadku Tagana rurki cieplne sprawują się bardzo dobrze, a zasilacz pozostaje chłodny, nawet przy obciążeniu sięgającym 50% jego możliwości.

Za APFC odpowiadają dwa tranzystory MOSFET STW20NM50FD (link), które są w stanie dostarczyć 14A przy 100*C. W sekcji przełączenia znajdziemy kolejne dwa tranzystory MOSFET STW20NM50FD.

Po stronie wtórnej znajdziemy cztery prostowniki Schottky'ego przytwierdzone do drugiego radiatora. Dwa STPS60L45CW (link) dla +12V oraz po jednym STPS40L45CW (link) dla +3.3V i +5V. Kondensatory niskoprądowe w większości to produkty TEAPO, znalazło się też kilka Nippon Chemi-Con. Do drugiego radiatora przymocowano dwa termistory (czujnik temperatury).
