Test 25 zasilaczy 650-750W - Jaki zasilacz komputerowy dla gracza

Rafał Romański | 26-03-2012 05:00 |

Seasonic X-Series SS-660 660W

Specyfikacja zasilacza

  • Moc znamionowa: 660W
  • Obciążalność linii +3.3V i +5V: 125W
  • Obciążalność linii +12V: 648W
  • Obciążalność linii +5Vsb: 15W
  • Obciążalność linii -12V: 6W
  • Standard wykonania: ATX12V v2.31
  • Certyfikat sprawności 80Plus: Gold
  • Typ PFC: Aktywne
  • Dyrektywa ErP Lot 6 2010: Tak
  • Norma Energy Star 5.0: Tak
  • Gwarancja producenta: 5 lat
  • Odpinane przewody: Tak

Charakterystyka prądowo-napięciowa:

  • +3.3V: 25A
  • +5V: 25A
  • +12V: 54A
  • -12V: 0,5A
  • +5VSB: 3A

Wraz z zasilaczem otrzymujemy::

  • Instrukcję obsługi
  • 4x śrubki montażowe
  • 5x opaski zaciskowe
  • 3x opaski na rzep
  • Etui na przewody
  • Etui na zasilacz
  • 2x przejściówka z Molex na FDD
  • Naklejka SeaSonic
  • Przewód zasilający

Seasonic to marka ceniona za jakość wykonania i dbałość o najdrobniejsze szczegóły przy swoich autorskich projektach zasilaczy. Seria X dostarczana jest w kartonowym pudełku utrzymanym w kolorystyce czarno-złotej. Na jego bokach znajdziemy informacje o zastosowanych technologiach, rozplanowaniu złącz oraz tabliczkę znamionową.

Ilość złącz odpinanych:

  • ATX 24pin: 1
  • P8 (8-pin): 0
  • P8 (P4+P4): 1
  • PCI-E 6+2-pin: 4
  • PCI-E 6-pin: 0
  • Molex: 5
  • SATA: 8
  • FDD: 2

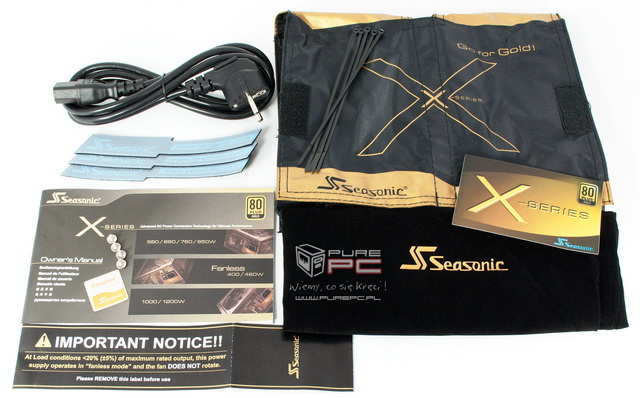

W skład zestawu wchodzą opaski zaciskowe, pokrowiec na zasilacz oraz przewody modularne i naklejka z logiem producenta. Wszystko wyposażone w złote akcenty przypominające z jakim produktem mamy do czynienia.

Długości przewodów:

  • ATX 24pin: 60 cm
  • P8 / P4: 65 cm
  • PCI-E: 60 cm
  • SATA pierwsza wtyczka: 35 cm
  • SATA ostatnia wtyczka: 85 cm
  • Molex pierwsza wtyczka: 35 cm
  • Molex ostatnia wtyczka: 85 cm

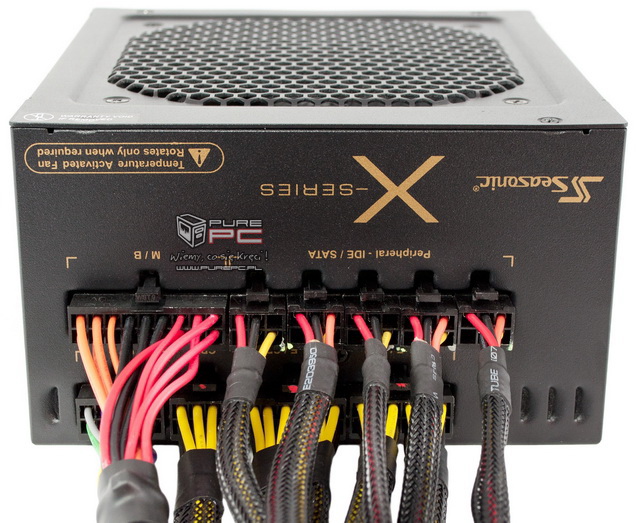

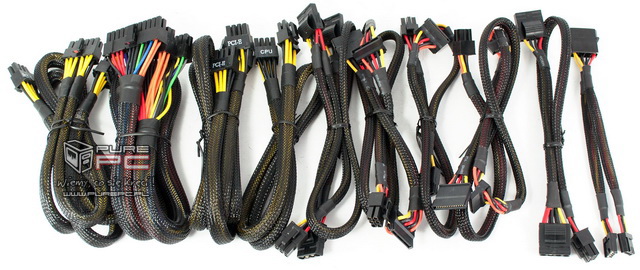

Ilość przewodów modularnych wyposażonych w nylonowe oploty robi duże wrażenie. Wiązek jest naprawdę sporo, a jakość wykonania stoi na wysokim poziomie. Złącza FDD, które rzadko są wykorzystywane, umieszczono na dodatkowych przejściówkach z Molex.

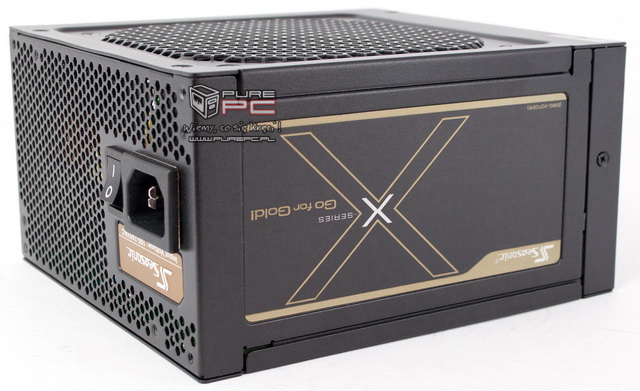

Obudowa wykonana została z blachy SECC o grubości 1mm. Polakierowano ją na kolor czarny, który dobrze komponuje się z złotymi akcentami. Na przodzie znajdziemy strukturę plastra miodu dla lepszej cyrkulacji powietrza oraz złącze dla przewodu zasilania i włącznik on/off.

Na prawym boku znalazło się miejsce dla naklejki z logiem, nazwą serii X oraz hasłem "Go for Gold".

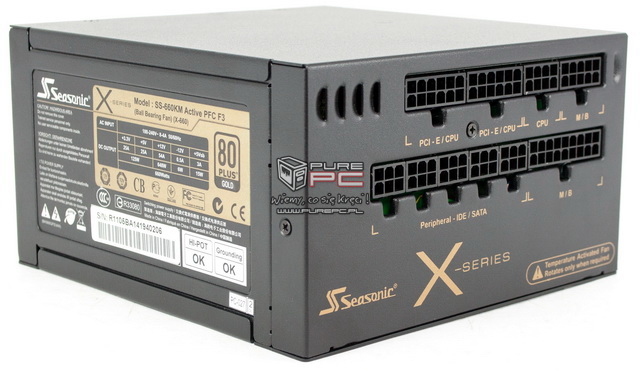

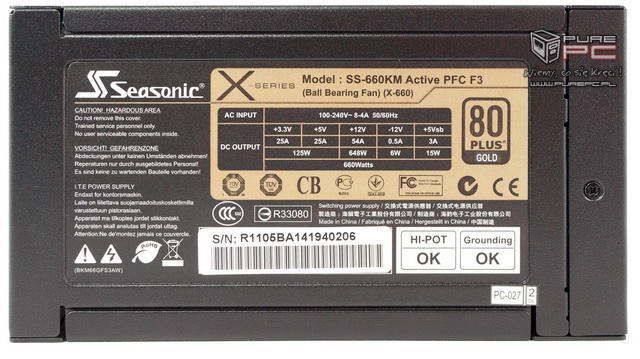

Po drugiej stronie znajdziemy tabliczkę znamionową, z której dowiadujemy się o dokładnej nazwie modelu (SS-660KM), dopuszczalnych obciążeniach linii, maksymalnym natężeniu prądu oraz potwierdzonym certyfikacie 80Plus Gold. Zasilacz posiada jedną linię 12V, którą możemy obciążyć do 648W (54A).

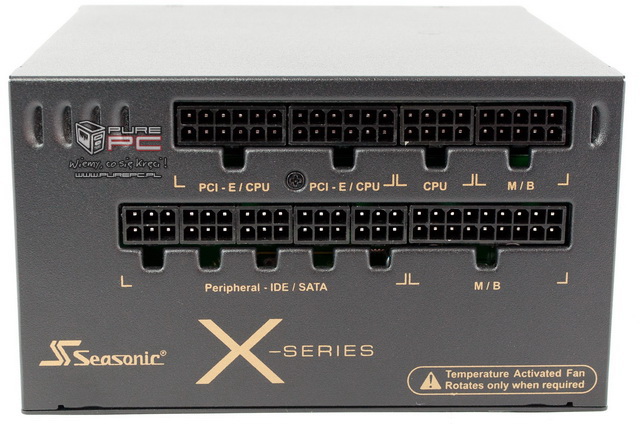

Tylną część obudowy zarezerwowano dla modularnego okablowania. Modele X zaliczamy do klasy PSU w stu procentach modularnych, dlatego nie dziwi odpinana wiązka ATX i P8. Długość obudowy wynosi 160 mm.

Warto zwrócić uwagę na opis w prawym dolnym rogu informujący o aktywowaniu wentylatora dopiero po osiągnięciu wyznaczonej temperatury. Wielu użytkowników mogłoby wpaść w szał jak wentylator przestałby się obracać w czasie pracy komputera.

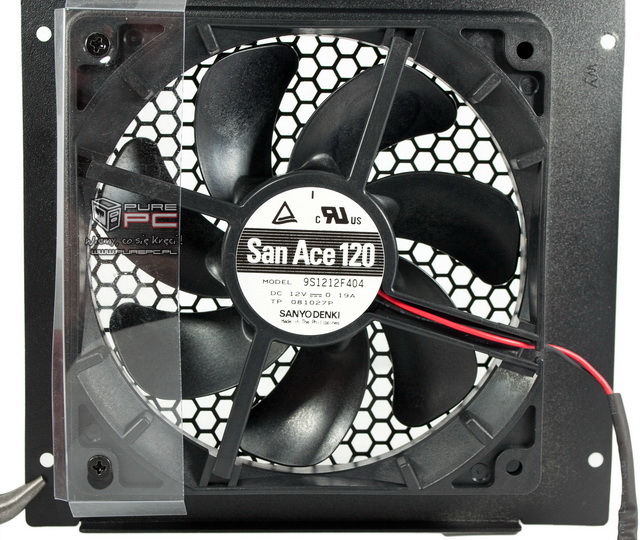

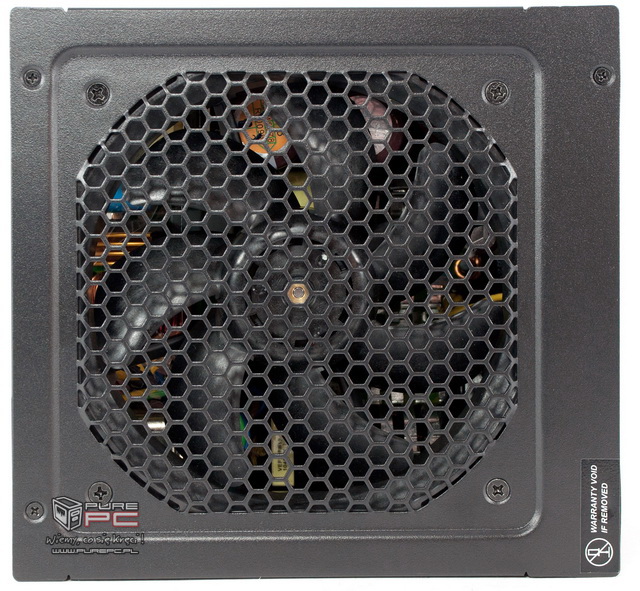

SeaSonic zastosował wypraskę o strukturze plastra miodu, zamiast standardowego drucianego grilla. Za chłodzenie odpowiada wentylator znanej i cenionej firmy Sanyo Denki (San Ace 120), który pracuje pod kontrolą Seasonic Hybrid Silent Fan Control. Układ odpowiada za prędkość obrotową wentylatora zależną od obciążenia i temperatury. Do 20% mocy nominalnej wentylator pracuje w trybie pasywnym. Powyżej 20% do 50% obciążenia lub przy wyższej temperaturze w obudowie, wentylator pracuje w tzw. trybie cichym (16dBA), wymuszając obieg i wydmuchując zgromadzone ciepłe powietrze z zasilacza. Powyżej 50% wentylator pracuje w normalnym trybie spotykanym w innych jednostkach. Należy się wielki plus za zastosowanie rozwiązania półpasywnego.

Specyfikacja wentylatora:

  • Producent: Sanyo Denki
  • Model: 9S1212F404
  • Łożysko: podwójne łożysko kulkowe
  • Wymiary (mm): 120x120x25 mm
  • Moc: 2,28 W
  • Natężenie: 0,19 A
  • Wydajność: 70,6 CFM
  • Max. obroty: 2200 obr./min.
  • Aktywna kontrola prędkości: Tak

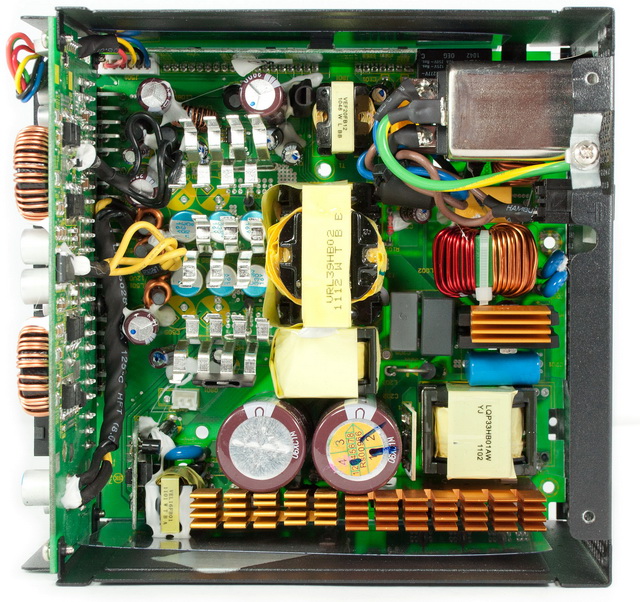

Po zdjęciu górnej części obudowy widać utrzymane w zielonej kolorystyce PCB, które jest własnym projektem SeaSonic.

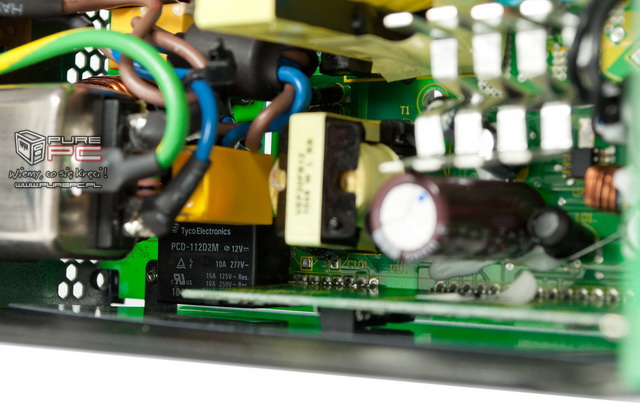

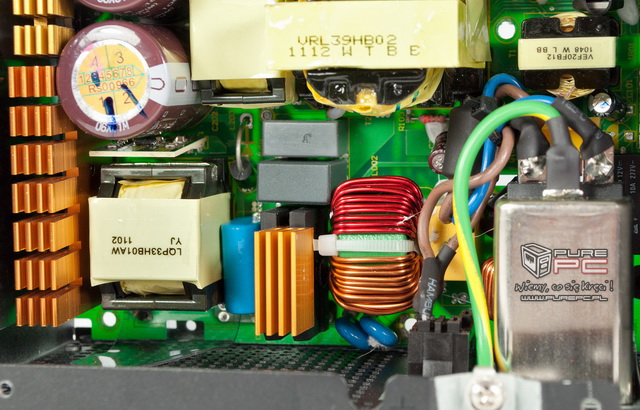

Pierwszy etap EMI przeprowadzono przez filtr Delta. Drugi etap to dwa kondensatory Y (niebieskie) i jeden X, dwie cewki ferrytowe oraz zaraz za nimi warystor MOV.

Obok znajdziemy dwa mostki prostownicze o oznaczeniu GBJ1506, które wg specyfikacji obsłużą 15A przy temperaturze 100'C. Chłodzi je dodatkowy aluminiowy radiator w kolorze złotym.

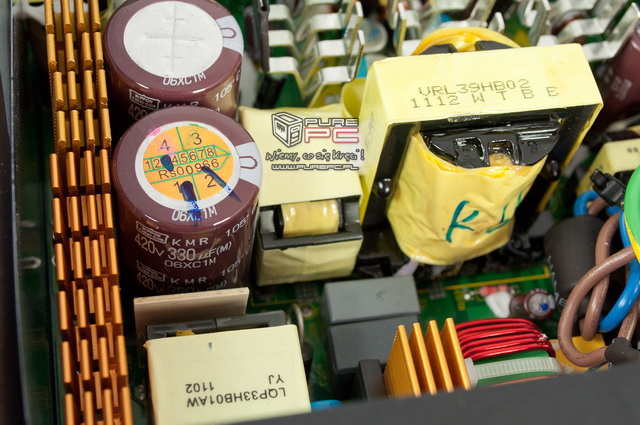

Po stronie pierwotnej znajdziemy dwa kondensatory filtrujące japońskiego producenta Nippon Chemi-Con o dopuszczalnej pracy do 105'C. Każdy z nich posiada pojemność 330µF przy napięciu 420V.

Do APFC wykorzystywane są trzy tranzystory MOSFET IPP60R190C6, które wg specyfikacji obsłużą 12,8A przy temperaturze 100'C. Sterowane są przez układ scalony NCP1654 zamontowany na oddzielnej płytce. Kolejne dwa tranzystory MOSFET IPP60R190C6 znajdziemy w sekcji przełączenia opartej na topologii rezonansowej LLC, którą steruje układ CM6901.

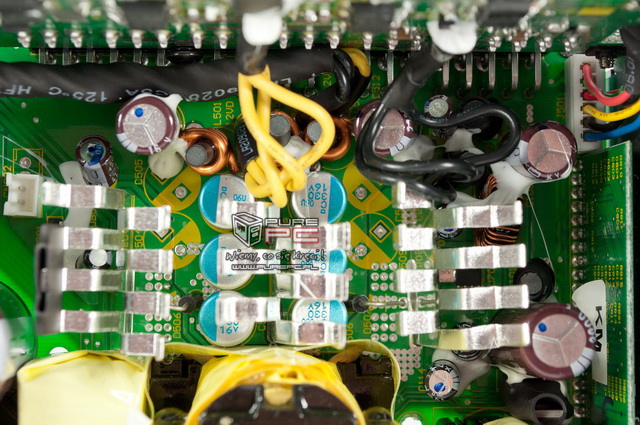

Kondensatory po stronie wtórnej to również produkty Nippon Chemi-Con wraz z kondensatorami solid, które częściej znajdziemy w płytach głównych i kartach graficznych niż w jednostkach zasilających.

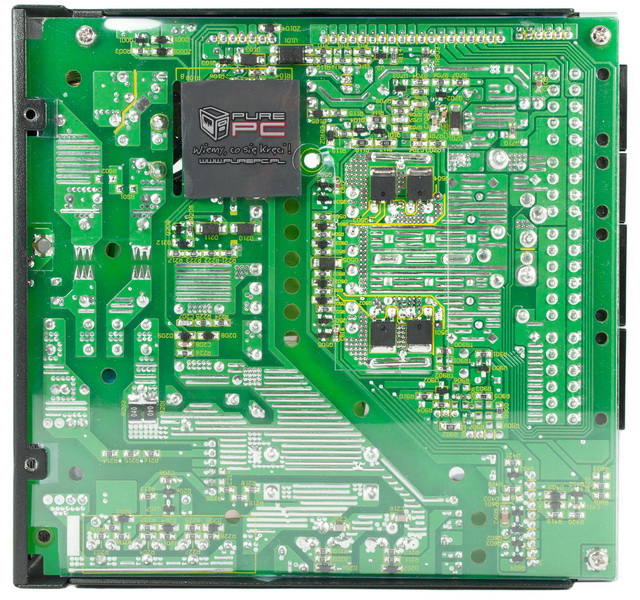

Jakość lutowania stoi na bardzo wysokim poziomie, co możemy zaobserwować na spodniej stronie PCB. Znalazło się tu również miejsce dla czterech tranzystorów MOSFET o oznaczeniu 036N04L.

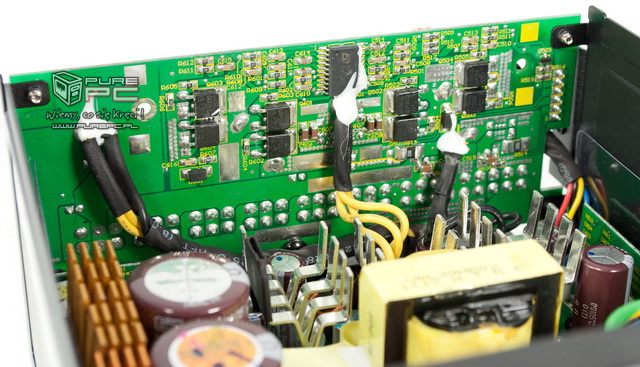

Seria X wykorzystuje DC-DC sterowane przez APW 7159 widoczny w górnej części płytki. Po bokach od układu widać po cztery tranzystory MOSFET IPD060N03L (50A / 100'C) odpowiedzialne za linię +3.3V oraz +5V.

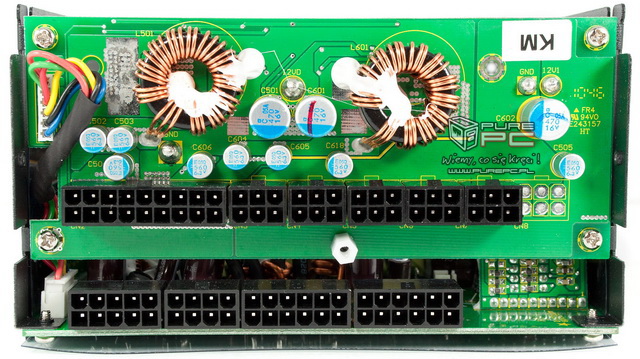

Po drugiej stronie płytki mamy złącza do modularnego okablowania oraz dalszą część DC-DC wraz z cewkami ferrytowi i kondensatorami solid.
