OCZ ZS 650W

Specyfikacja zasilacza

  • Moc znamionowa: 650W
  • Obciążalność linii +3.3V i +5V: 130W
  • Obciążalność linii +12V: 552W
  • Obciążalność linii +5Vsb: 15W
  • Obciążalność linii -12V: 3,6W
  • Standard wykonania: ATX12V v2.31
  • Certyfikat sprawności 80Plus: Bronze
  • Typ PFC: Aktywne
  • Dyrektywa ErP Lot 6 2010: Tak
  • Norma Energy Star 5.0: Tak
  • Gwarancja producenta: 3 lata
  • Odpinane przewody: Nie

Charakterystyka prądowo-napięciowa:

  • +3.3V: 22A
  • +5V: 22A
  • +12V: 46A
  • -12V: 0,3A
  • +5VSB: 3A

*Łączna obciążalność linii 12V nie większa niż 46A.

Wraz z zasilaczem otrzymujemy::

  • Instrukcję obsługi
  • 4x śrubki montażowe
  • Przewód zasilający

Seria ZS skierowana jest do użytkowników potrzebujących wydajnego zasilacza w przystępnej cenie. Model 650W uda się nam kupić za 250 zł co może okazać się dobrą alternatywą dla droższych konkurentów. Należy również zaznaczyć, że ZS zastępuję serię StealthXStream, która trafia na zasłużoną emeryturę.

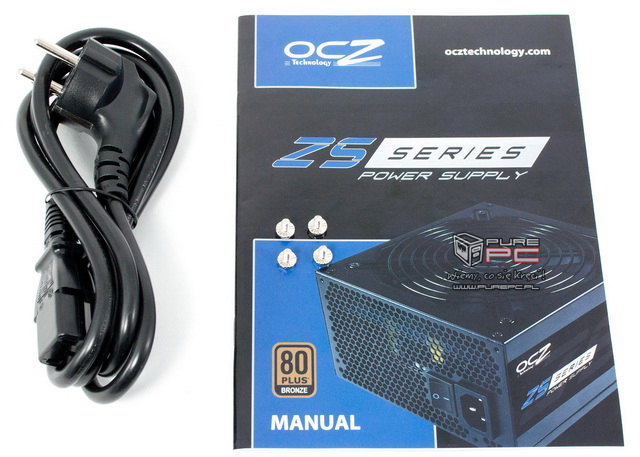

Opakowanie utrzymano w czarnej kolorystyce z niebieskimi wstawkami. Na jego bokach znajdziemy informacje o zastosowanych technologiach, ilości wtyczek i rozplanowaniu przewodów. Wyposażenie dodatkowe obejmuje tylko podstawowe minimum, czyli kabel zasilający, śrubki montażowe oraz instrukcję obsługi.

Ilość złącz stałych:

  • ATX 24pin: 1
  • P8 (8-pin): 0
  • P8 (P4+P4): 1
  • PCI-E 6+2-pin: 1
  • PCI-E 6-pin: 1
  • Molex: 4
  • SATA: 8
  • FDD: 0

Długości przewodów:

  • ATX 24pin: 50 cm
  • P8 / P4: 65 cm
  • PCI-E: 60 cm
  • SATA pierwsza wtyczka: 70 cm
  • SATA ostatnia wtyczka: 100 cm
  • Molex pierwsza wtyczka: 60 cm
  • Molex ostatnia wtyczka: 85 cm

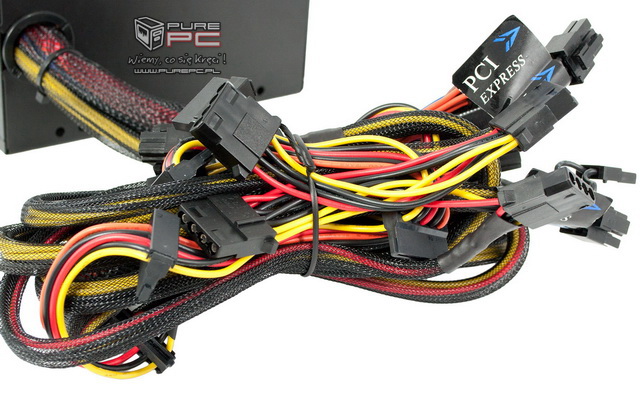

Zasilacz wyposażono w stałą wiązkę przewodów, które opleciono nylonową siatką tylko do pierwszej wtyczki. Znajdziemy 4 złącza Molex, 8 SATA oraz po jednym PCI-E 6-pin i 8-pin. Aktualnie wiele układów graficznych wymaga zasilania za pośrednictwem dwóch PCI-E 6+2 pin. Niestety w przypadku ZS będziemy musieli dokupić dodatkową przejściówkę. Długość przewodów nie powinna stanowić problemów w przypadku dysków i napędów optycznych. Przewód zasilania płyty głównej ATX naszym zdaniem powinien mieć minimum 55 cm jeśli chcielibyśmy włożyć zasilacz do większej obudowy, w tym przypadku może być na "styk".

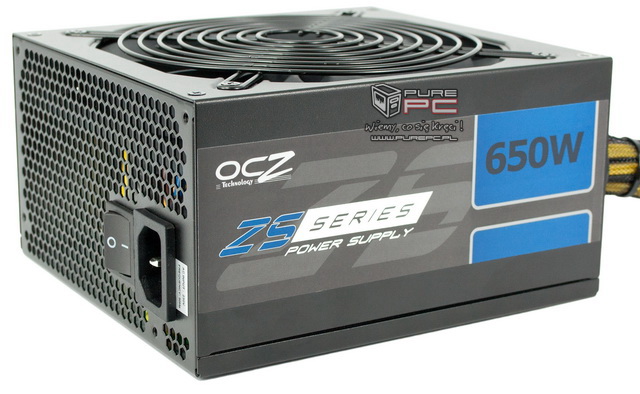

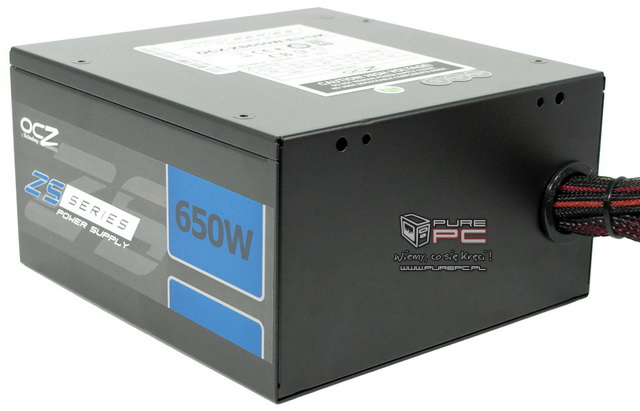

Obudowę wykonano z blachy SECC o grubości 0,8 mm, polakierowanej na czarny, matowy kolor. Z przodu znajdziemy ujście dla ciepłego powietrza o strukturze plastra miodu. Po obu stronach zasilacza umieszczono duże naklejki z nazwą serii ZS oraz z deklarowaną mocą.

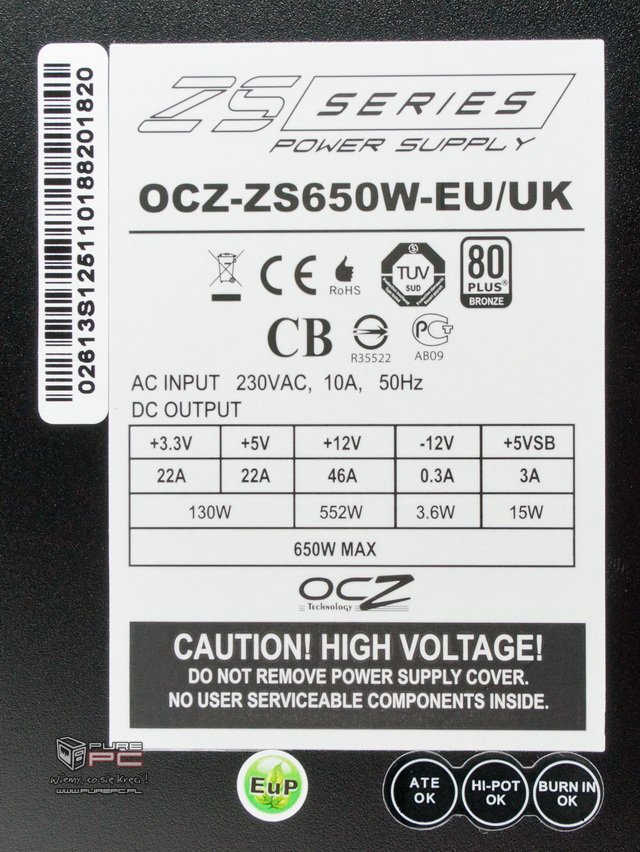

Na spodzie obudowy znalazła się tabliczka znamionowa z dokładną nazwą modelu - OCZ-ZS650W-EU. Dodatkowo dowiemy się o maksymalnym natężeniu i dopuszczalnych obciążeniach danych linii. +12V możemy obciążyć do 552W (46A).

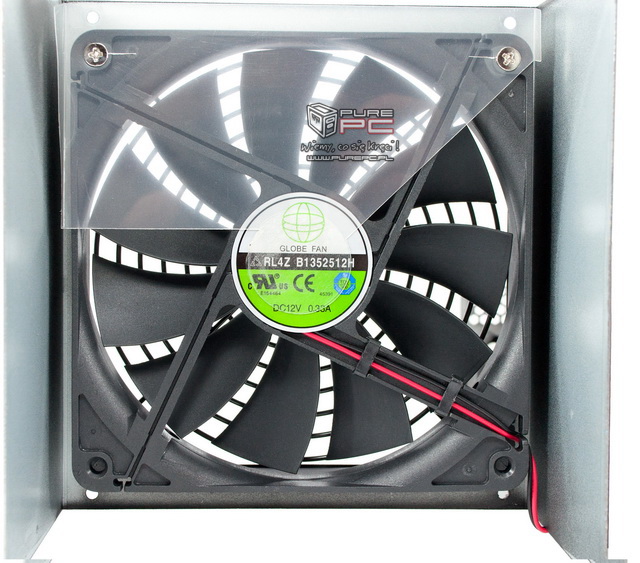

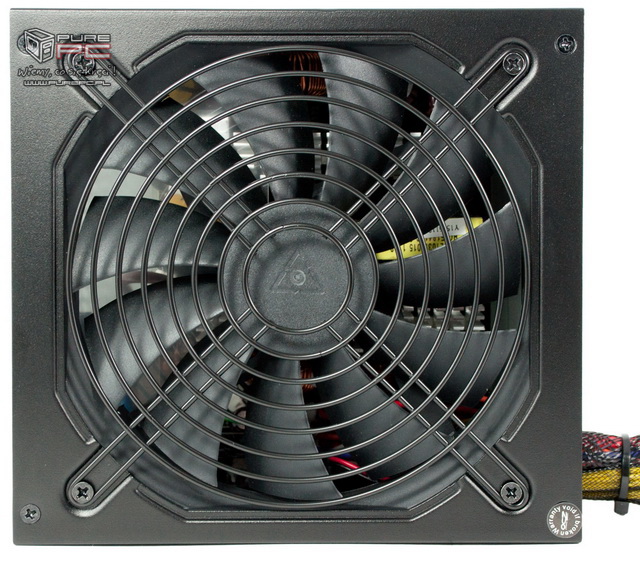

Za chłodzenie podzespołów odpowiada 13,5 centymetrowy wentylator Globe Fan z łożyskiem kulkowym. Długość obudowy wynosi 160 mm.

Specyfikacja wentylatora:

  • Producent: Globe Fan
  • Model:RL4Z B1352512H
  • Łożysko: kulkowe
  • Wymiary (mm): 135x135x25 mm
  • Moc: 3,96 W
  • Natężenie: 0,33 A
  • Wydajność: 106 CFM
  • Max. obroty: 1500 obr./min.
  • Aktywna kontrola prędkości: Tak

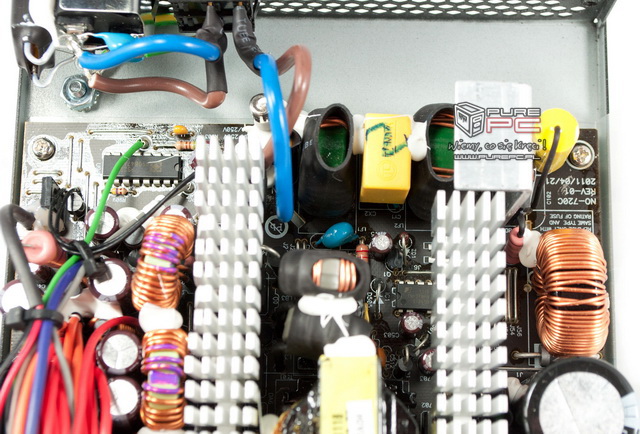

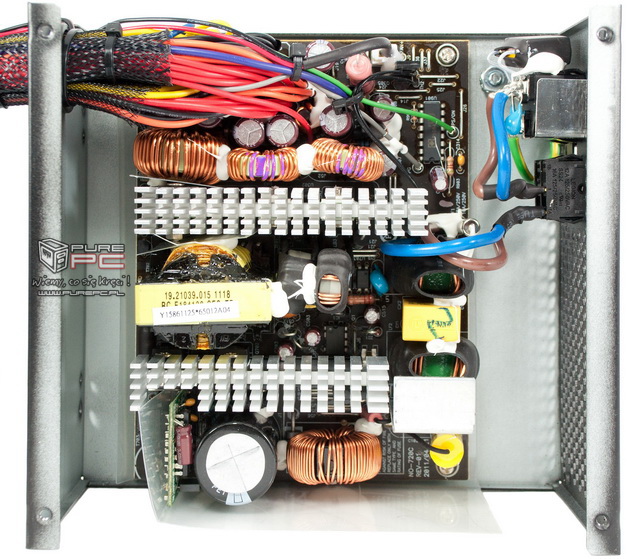

Po zdjęciu górnej części obudowy, do której przymocowano wentylator, ujrzymy wąskie czarne PCB bazujące na projekcie OEM Sirteca.

Filtrowanie EMI poprowadzono dwoma kondensatorami Y (niebieskie) i jednym X (żółty) zamontowanymi przy gniazdku zasilania. Drugi etap to dwa kondensatory Y, jeden X (żółty), warystor MOV oraz dwie cewki ferrytowe w czarnych otulinach.

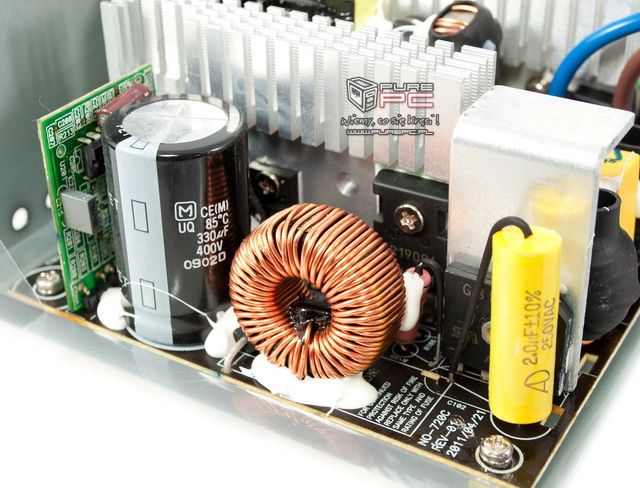

Kondensator filtrujący wysokoprądowy to dzieło japońskiego producenta Matsushita (Panasonic) przeznaczone do pracy w temperaturze 85'C i o pojemności 330µF przy napięciu 400V. Zasilacz wykorzystuje dwa mostki prostownicze GBU805 - 8A / 100'C przymocowane do wygiętej na kształt radiatora blachy.

APFC obsługiwane jest przez dwa tranzystory MOSFET IPW60R190C6 obsługujące wg specyfikacji 12,8A w temperaturze 100'C. Obok głównego kondensatora znajdziemy zielone PCB, na którym zamontowano układ scalony CM6800 (link) odpowiedzialny za PFC / PWM.

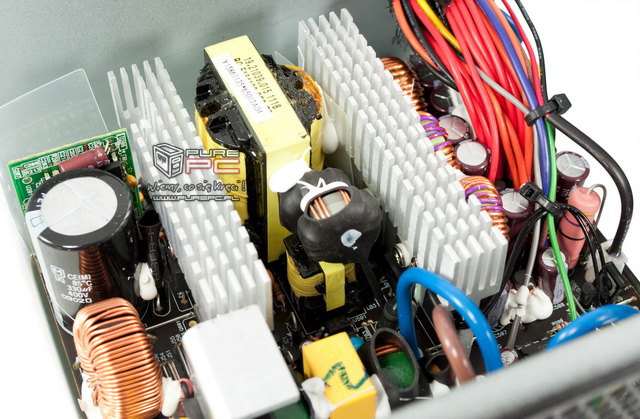

W sekcji przełączenia zamontowano dwa tranzystory MOSFET o oznaczeniu SPP20N60C3 (link) obsługujące wg specyfikacji producenta 20,7A przy temperaturze 25'C oraz 13,1A przy 100'C. Przymocowano je do srebrnego radiatora umieszczonego pomiędzy głównym transformatorem, a kondensatorem wysokoprądowym.

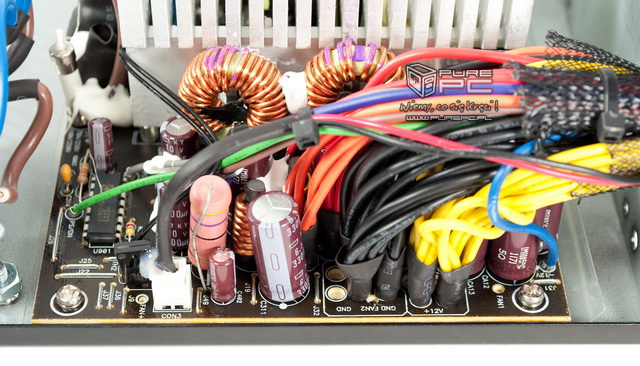

Po stronie wtórnej znajdziemy osiem prostowników Schottky'ego przymocowanych do drugiego masywnego radiatora. Po dwa PFR30L45CT dla linii +3.3V i +5V. Ostatnie cztery o oznaczeniu S30D45C wykorzystywane są dla +12V. Do filtrowania wykorzystano kondensatory elektrolityczne produkcji Nippon Chemi-Con, przystosowane do pracy 105'C. Na głównym PCB zamontowano układ scalony odpowiedzialny za zabezpieczenia, posiada on oznaczenie ST9S423-DDG. Niestety nie udało się znaleźć informacji jakie zabezpieczenia są przez niego wspierane.
